起動しないiPad mini６を基板修理｜原因特定から復旧まで実際の修理事例
スマートフォン整備士 鈴木
目次
今回ご依頼いただいたのiPadの症状＆経緯
突然、起動しなくなってしまった…
iPadはある日突然、起動しなくなってしまうことがあります。
充電しても再起動しては全く反応をせず、いわゆる文鎮化してしまうということです。
自分のiPadもなりましたが、
本当に突然ブラックアウトします。
他店で「基板修理が必要」と診断
他店に持ち込んで診断してもらったところ「まずはバッテリー交換してみましょう」ということでバッテリー交換しました。
しかし、バッテリー交換では症状変わらず
基板が問題ということになりました。
修理費用の問題から一度は修理を断念
他店で提示された基板修理料金は高額で、一度は修理を断念してしまったということです。
諦めずネット検索をして、ぽすにゃん工房を見つけてくれました。
見つけてくれてありがとうにゃ♪
まずは起動しない原因を確認していきます

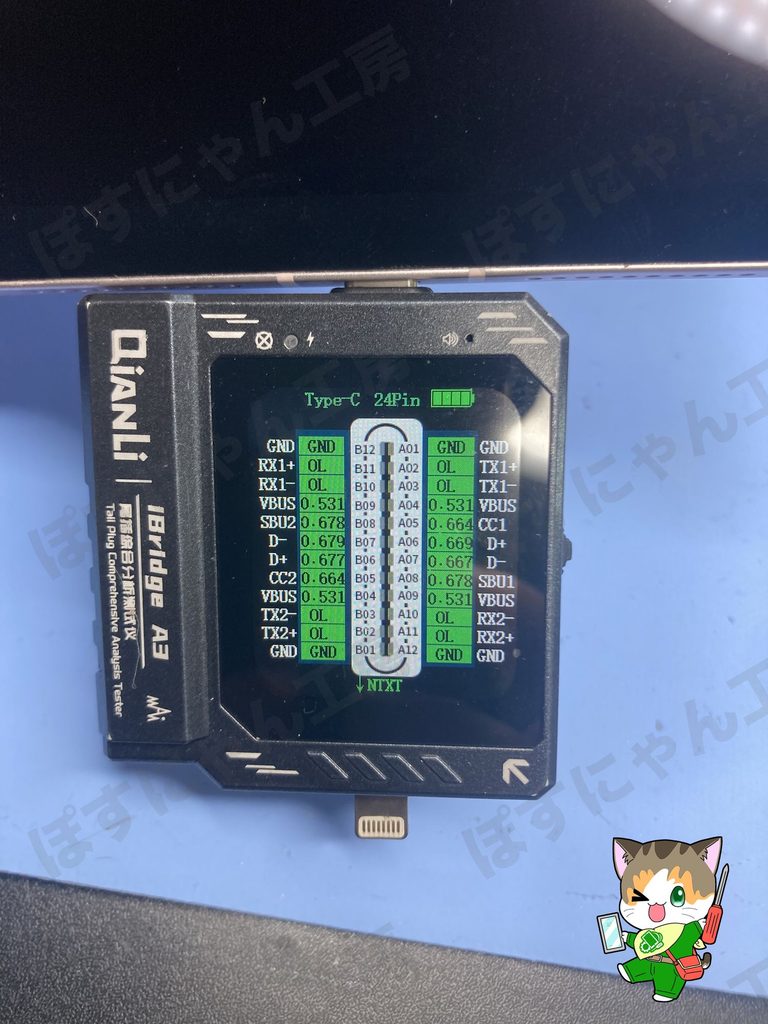

分解前に充電口をメカニックリーダーで診断します。
全ての数値が正常です。この時点で充電口の故障ではないと判断できます。
ここで異常があれば、充電口の不良が濃厚です。

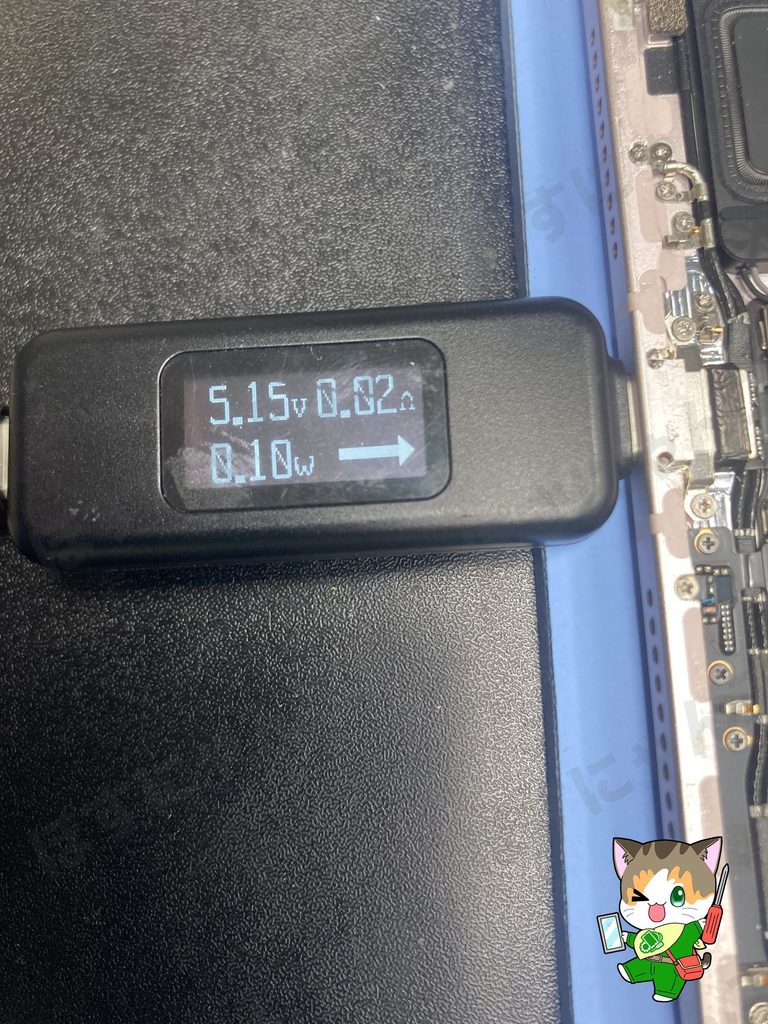

電流を確認します。
数値としては少し流れて、起動しようとして0Aになってしまうという感じです。
この挙動で、バッテリーの異常ではないと判断できます。
今回のケースでは、バッテリー交換の必要はないと判断できます。
基板が原因の故障で間違いなさそうです。
分解して基板を詳しく点検
基板上に目視で確認できる異常がないか確認

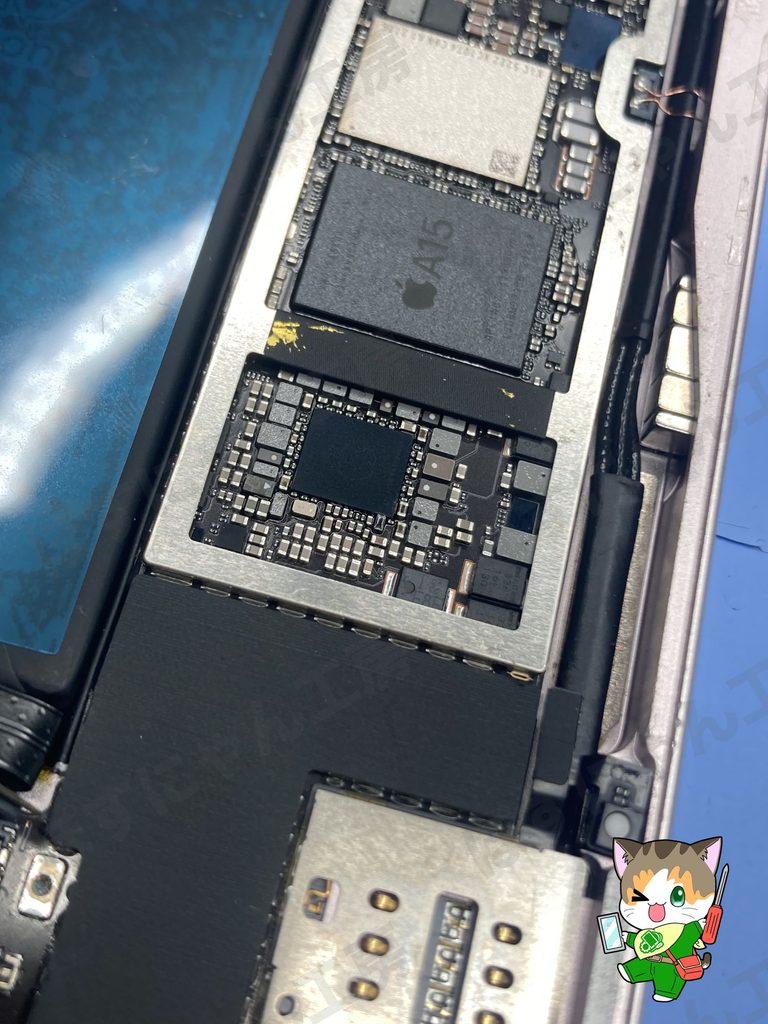

iPadを分解して、基板の保護プレートを外します。
そうすると、基板の表面を確認することができます。
目視で確認を行いましたが、腐食や部品の焦げなどの目立った破損は見受けられませんでした。
ショートしている箇所がないか測定

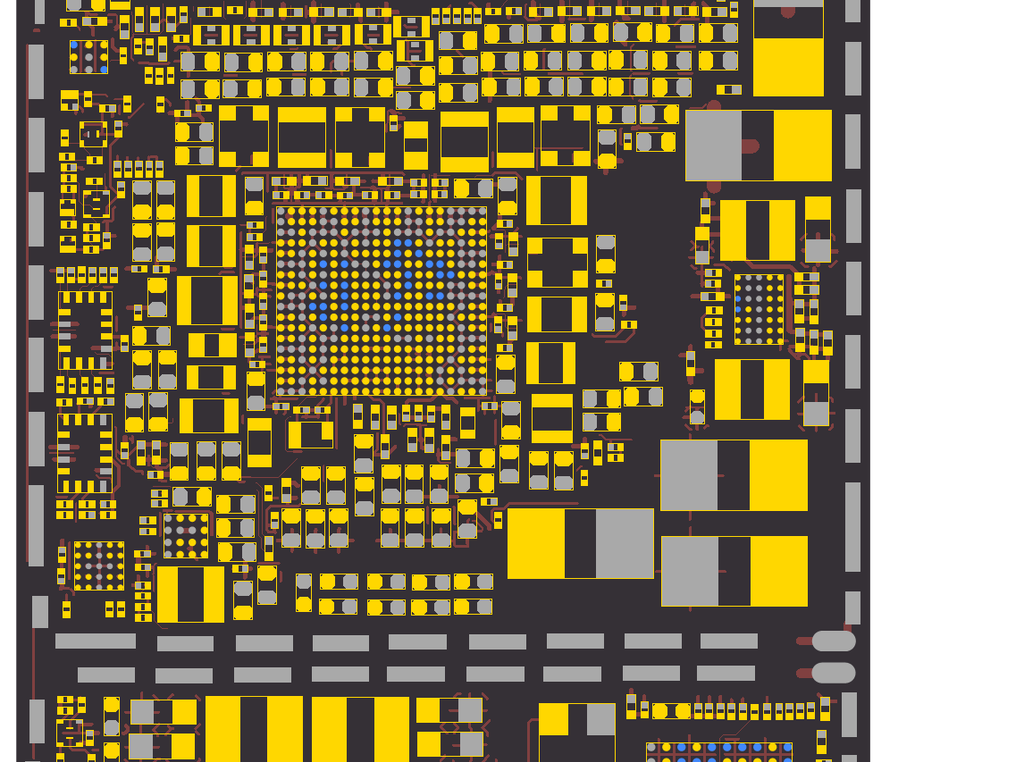

Board Viewerを確認しながら、iPad miniの電源回路の場所を特定します。
起動に関係する電源回路は複数あるので、そのすべてを確認します。

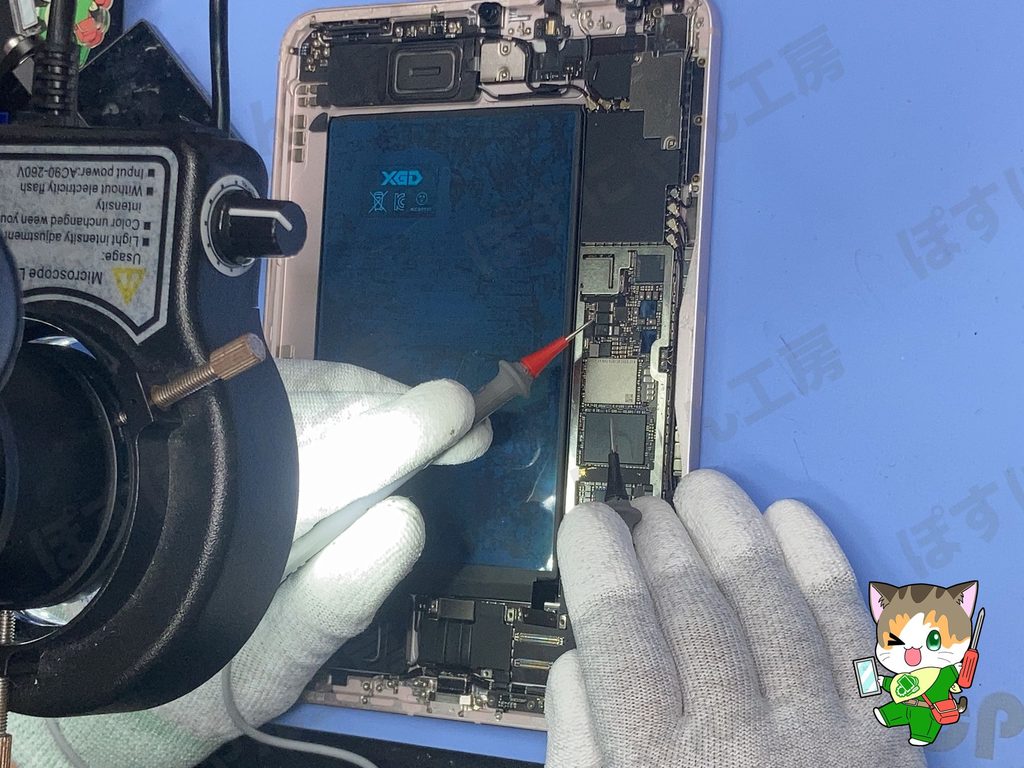

テスターを使い、各回路にショートがないかを確認します
ショートしている回路を発見！
どうやらメインの電源回路でショートが起きているようです。
しかし、バッテリーや充電ケーブルをつないでも発熱している箇所はありません。
ここから電源回路の破損箇所を特定する作業に入ります。
この周辺、どれかが壊れてるのが原因にゃ～
起動不良の原因を特定

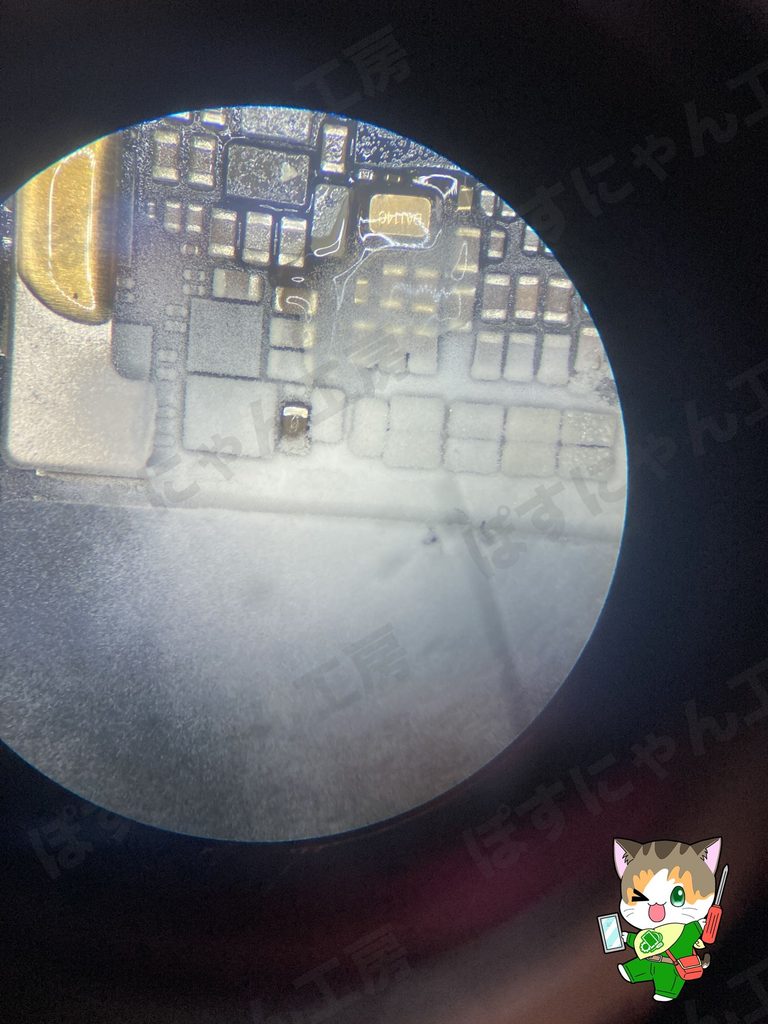

今回故障していたのはコンデンサー
とても小さな部品ですが、これが基板の漏電を引き起こしていました。
部品が一つ壊れただけで、iPadの起動不良が発生してしまいます。
なぜこの部品が原因と判断できたのか
回路上に大電流を流して部品を特定しました。
この検査方法は、間違った方法で行うと基板自体を壊してしまう可能性があります。
とても危険なので、正しい知識が必要です
そのため、詳しい検査方法は割愛します。
故障している箇所を修理

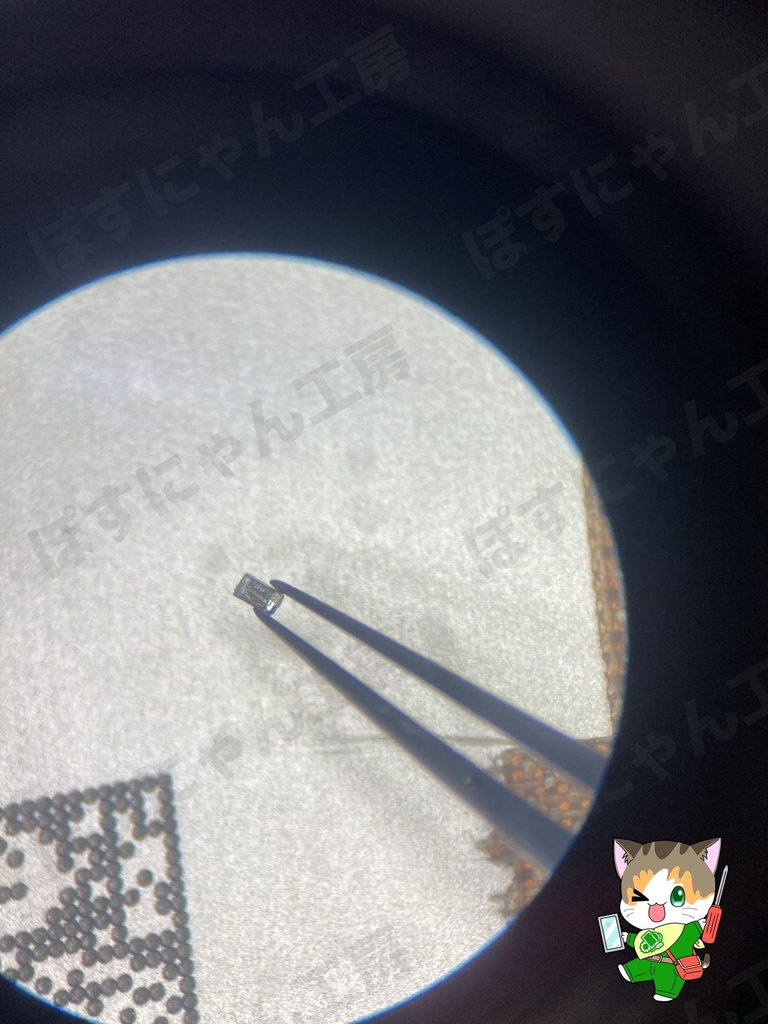

破損したコンデンサーの除去及び交換を実施
破損したコンデンサーのみ、周辺の部品を破損しないように
最小限の負担で除去・交換を行います。
慣れていないと、他の部分を壊す二次被害が発生します💦
修理後にショートが解消したことを確認
ショートしていた回路にテスターを当て、ショートが解消していくことを確認。

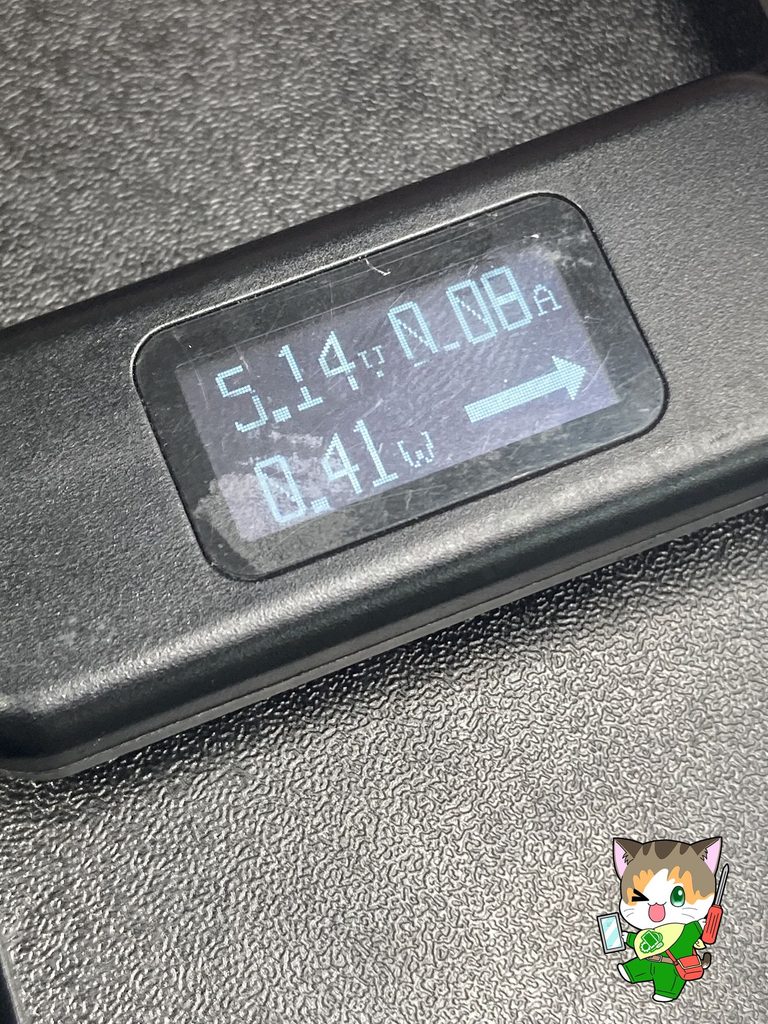

電流チェッカーでも通常の基板と同じ電流値を確認し、基板が直ったことを確認しました。
基板修理後、無事に起動✨

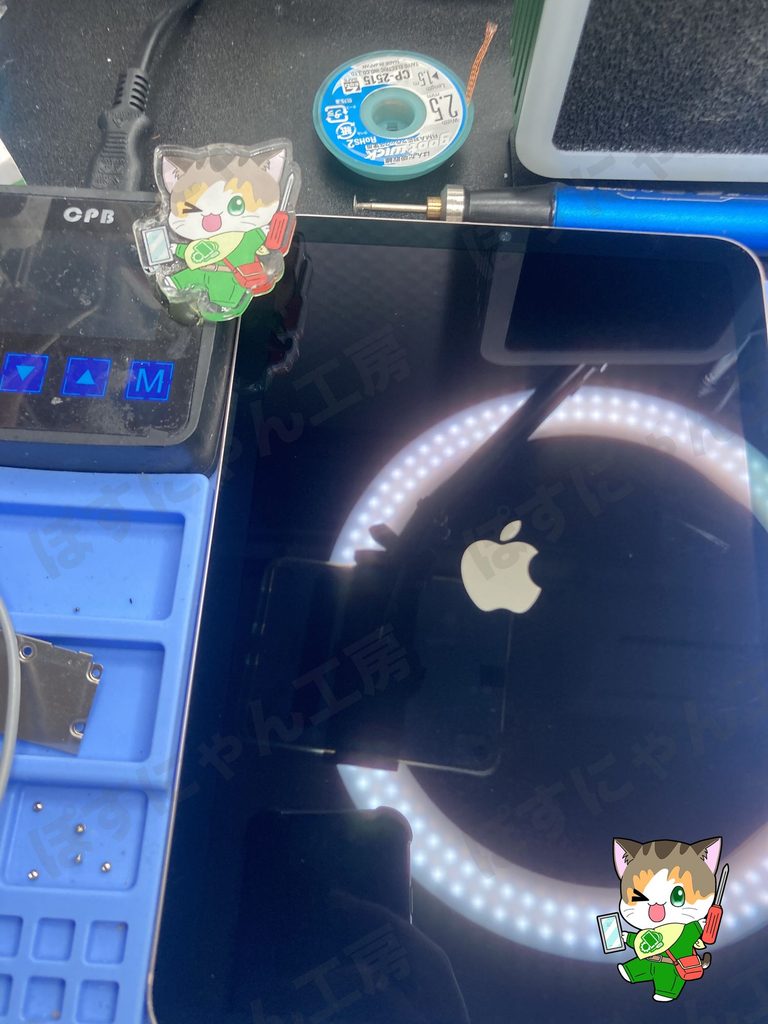

正常に電源が入ることを確認
仮組みの状態でパネルをつけ、正常に起動することを確認します。

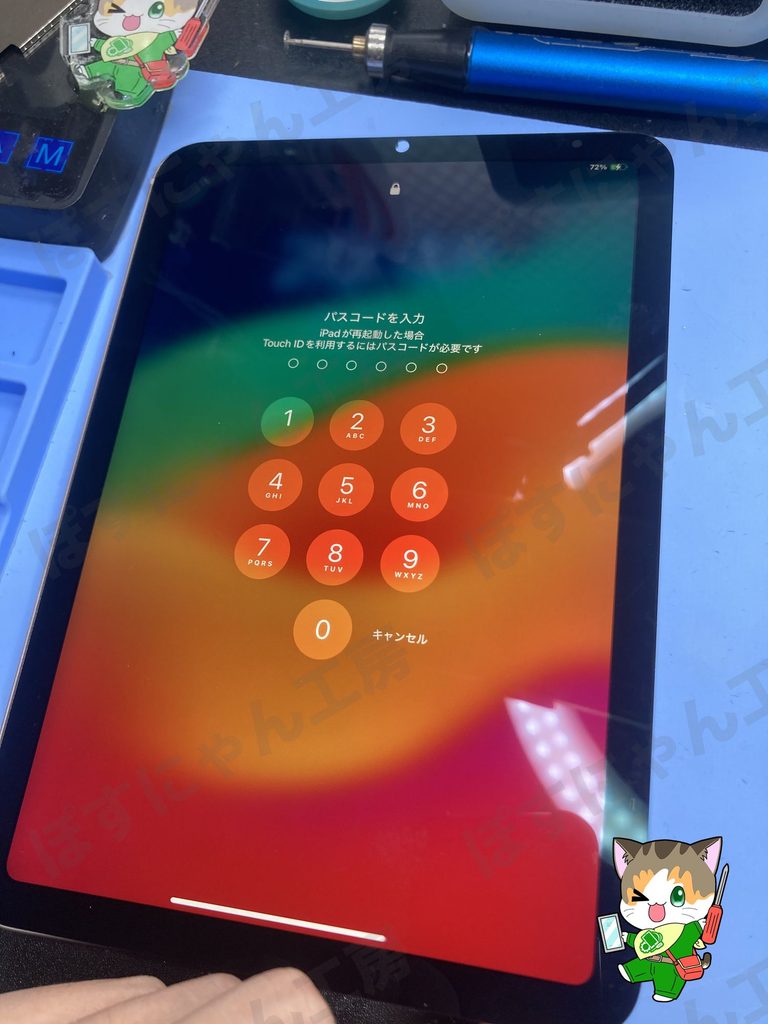

充電・タッチ・液晶表示など各機能を確認
このあと本格的に組み立てを行い、各種機能が正常に動作していることを再度確認します。
iPadの起動不良は原因の切り分けが重要です
「起動しない＝バッテリー故障」とは限らない
前回持ち込んでいた修理業者さんでは、最初にバッテリーを疑ったために
調査作業費が発生してしまいました。
分解せずに故障箇所が判断できるケースもあります。
iPadは、基板修理で直るケースがあります！
今回のように、パーツの破損がない場合でも
基板修理によって修理できる場合があります。
